연구과제

차량용 에어컨 압축기의
선조질강 하우징볼트
개발에 대한 연구

연구과제

목 적

9.8T 및 10.9T급 선조질강(Pre heat treatment material)을 사용한
고장력 볼트 제작을 원가 절감 및 품질안정성 확보

VE(Value Engineering)

  • 열처리 삭제를 통한 원가 경쟁력 확보
  • 볼트류에 대한 신기술/신공법 발굴을 통한 협력사 경쟁 우위 확보

품질 안정성 확보

열처리에 따른 불량인자(스케일/휨) 제거를 통한
고객사 LEAK 불량률 ZERO화

과제 및 수행내용

고장력볼트에 열처리 공정이 삭제 됨에 따라
단조시 발생하는 응력을 최소화 하기 위한
공정 설계 및
선조질강 사용에 따른
금형 수명 감소 문제 해결

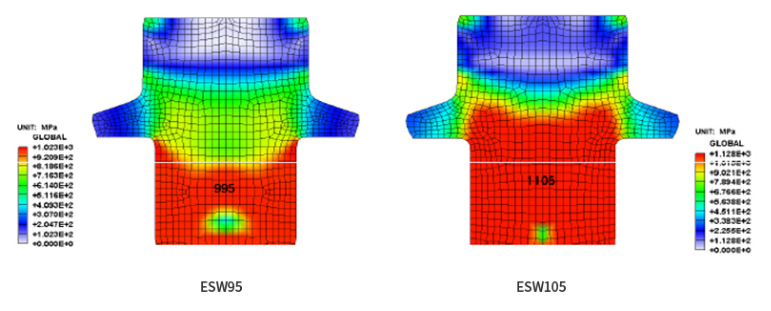

VE(Value Engineering)

VE(Value Engineering)

지연파단시험

Test item Bolting torque (N.m) Sample amount (ea) Duration time (hrs) Test result
ESW95 260 26 96 Pass
ESW100 260 26 96 Pass
ESW105 260 26 96 1ea NG
ESW110 260 26 96 9ea NG
ESW115 260 26 96 13ea NG

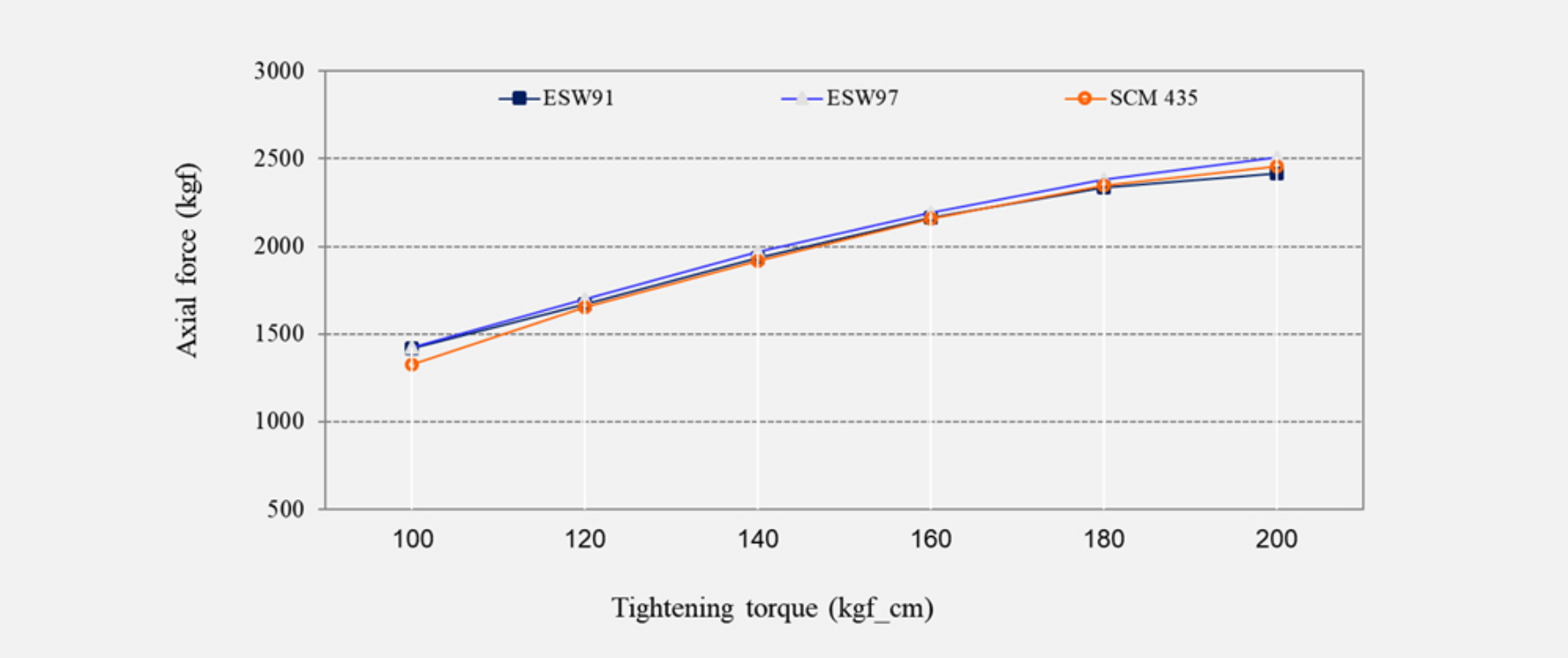

축력시험

축력시험

조립품 내부LOAD평가

조립품 내부LOAD평가
SCM435 #1 SCM435 #2 ESW91 #1 ESW91 #2
Rear head side SCM435 #1 SCM435 #2 ESW91 #1 ESW91 #2
Load(N) 121530 122567 114534 122611

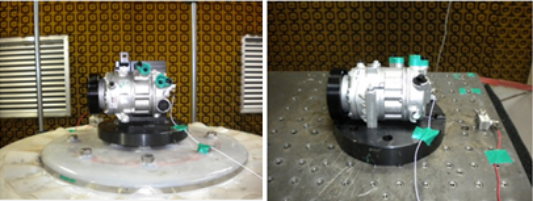

조립품 내구시험

조립품 내구시험
Before durability After durability Differetial (%) 800rpm Capa.(kcal/h) 3633 3607 0.70% HP(HP) 2 1.94 3.10% COP 2.84 2.91 -2.30% Td(℃) 86 88 -1.70%

수행결과

제품단가
절감률

7.3%

고객사 LEAK 불량률
ZERO화 실현
(200만대 생산결과)

ZERO
